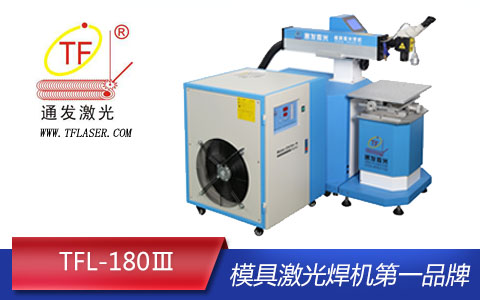

目前，大部分模具修復行業人士對于通發激光這個品牌并不陌生。這緣于通發激光的經典之作——TFL-180III模具激光焊接機（下圖）。這是一款至今仍風靡模具激光修復行業的機型，廣為人知。下面我們看一下它的開機和工作流程。

      TFL-180III模具激光焊接機開機和工作流程如下：

      1、上電流程（順序）：合上空氣開關→啟動開關（21＃啟動接觸器吸合、23＃主板供電開關電源 供電、顯示屏亮、充放電箱風扇工作）→啟動界面。

      2、啟動流程（順序）：開機（充電箱里8＃主接觸器9＃輔接觸器吸合）→通過1＃充電電阻對6＃儲能電容充電→10＃延時接觸器吸合→放電箱26＃點燈接觸器吸合→放電箱28＃連接接觸器吸合→主板發信號給驅動板 閃一下光→2＃霍爾傳感器得到電流信號到主板→主板認為點燈成功，顯示關機—開機成功。

      3、工作(出光)順序：主板P8（PAD EG）得到閉合信號→單片機判斷發出指令→驅動板驅動IGBT→＃霍爾傳感器得到電流信號→主板根據電流大小調整脈寬→周而復始產生穩定電流。

      了解和熟悉通發TFL-180III模具激光焊接機開機和工作流程能讓我們更好地更熟練地駕馭機器，掌握激光修復模具工藝。
